[네트워크] DHCP/DNS 서버 설정 및 패킷 흐름 분석(Packet Tracer)

■ 장비 세팅

- 라우터, 스위치, PC, DHCP, DNS, Web Server 세팅하기

장비 세팅





■ DNS 서버 설정

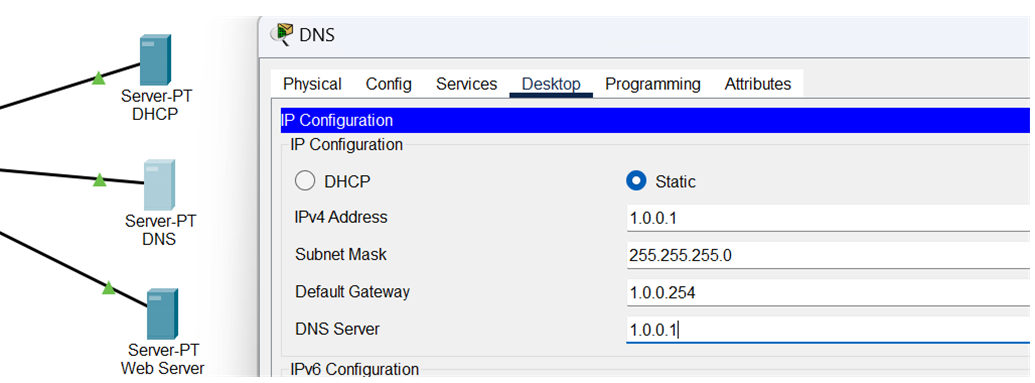

- IP 할당: DNS 서버를 고정 IP로 할당

DNS 서버 고정 IP로 할당

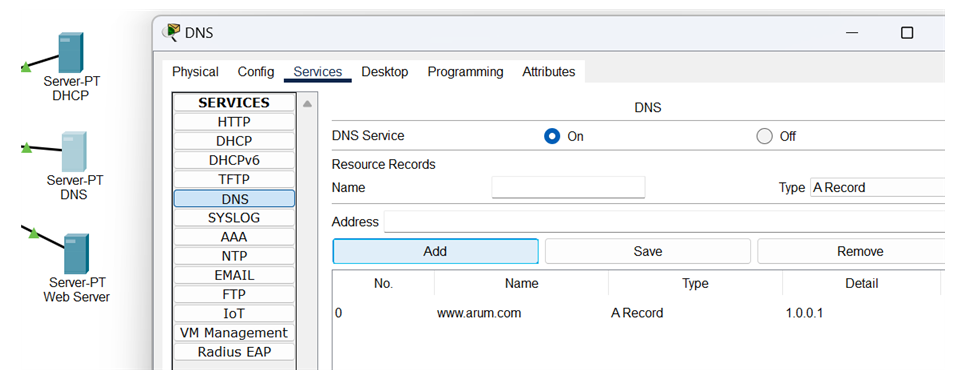

- DNS 설정

 ▷ Services에 들어가 DNS를 선택

 ▷ DNS Service Off를 On으로 변경

 ▷ DNS 레코드의 이름을 정함

 ▷ DNS 레코드의 주소 정하고 Add 클릭

DNS 레코드 설정





■ 라우터 DHCP 설정

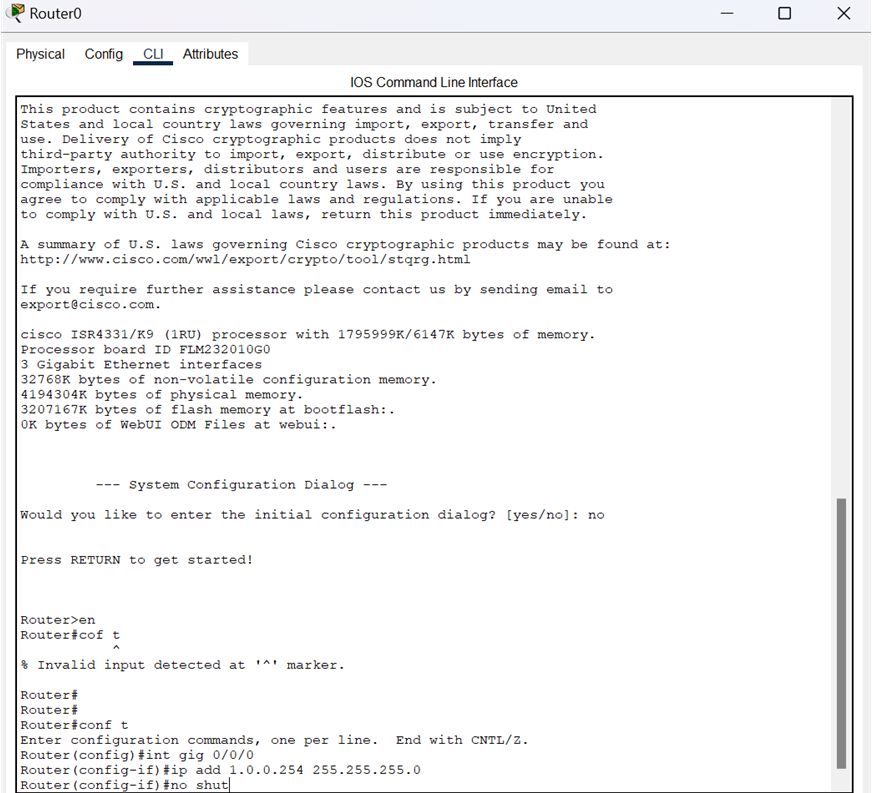

- 라우터의 CLI에 들어가 명령어 입력

- no: 라우터 설정

- en: Router#이 되어 기본적인 설정이 가능해짐

- conf t: configure terminal로, 설정 모드에 진입

- Router(config)#로 변하게 됨

- int gig 0/0/0 하여 해당 인터페이스를 설정하는 모드로 변환

- ip address (라우터에 설정할 게이트웨이 ip) (서브넷 마스크) 형태로 지정

 ▷ Default Gateway가 1.0.0.254이므로 라우터의 인터페이스 주소를 1.0.0.254로 할당하고 인터페이스를 활성화시킴

- 저장을 위해 no shut 명령어 사용

라우터의 CLI 명령어 1

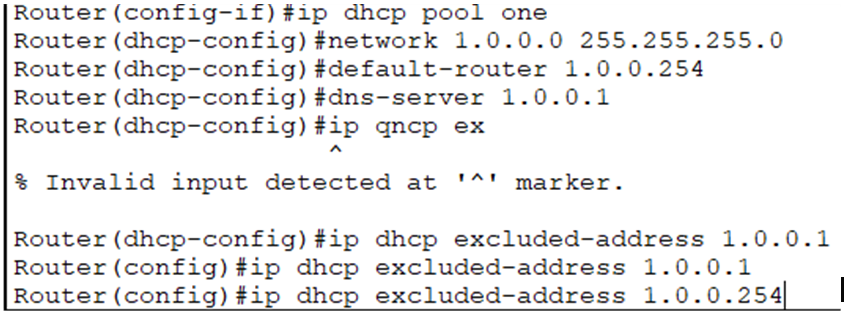

- DHCP pool을 생성하기 위해 ip 오체 pool “pool 이름” 명령어 입력

- DHCP를 할당할 네트워크 대역과 서브넷 마스크 입력

- default Gateway 주소 입력

- DNS 주소 입력

- 제외할 범위 입력

 ▷ 1.0.0.1은 DNS Server의 고정 IP이므로 제외

 ▷ 1.0.0.254는 Default Gateway IP이므로 제외

라우터의 CLI 명령어 2





■ 클라이언트 DHCP 활성화

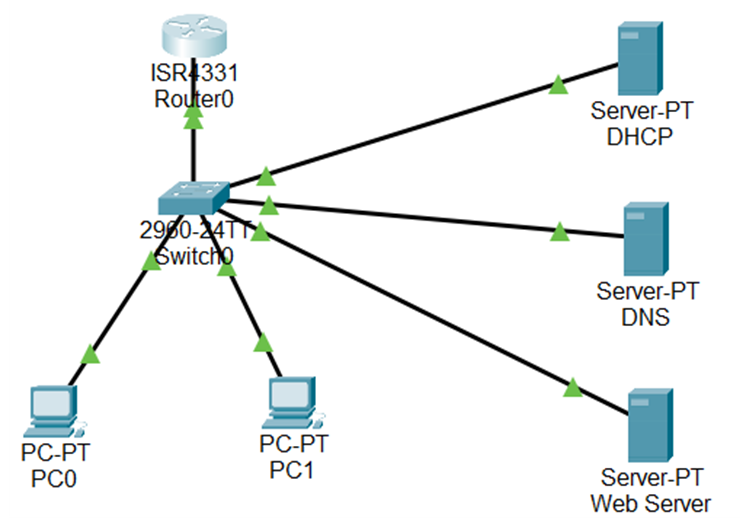

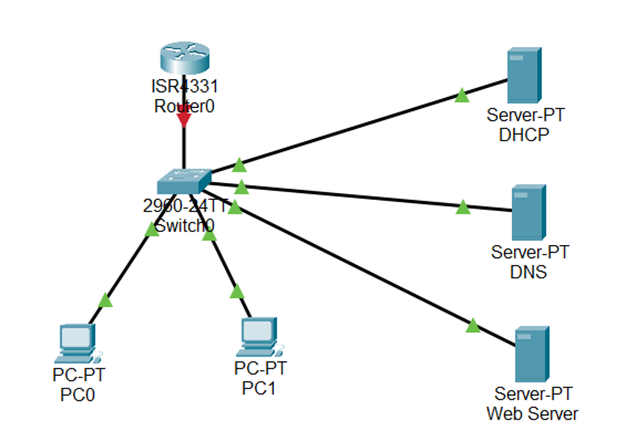

- 위와 같은 설정이 끝나면 초록색으로 선이 변한 것을 볼 수 있음

활성화 상태

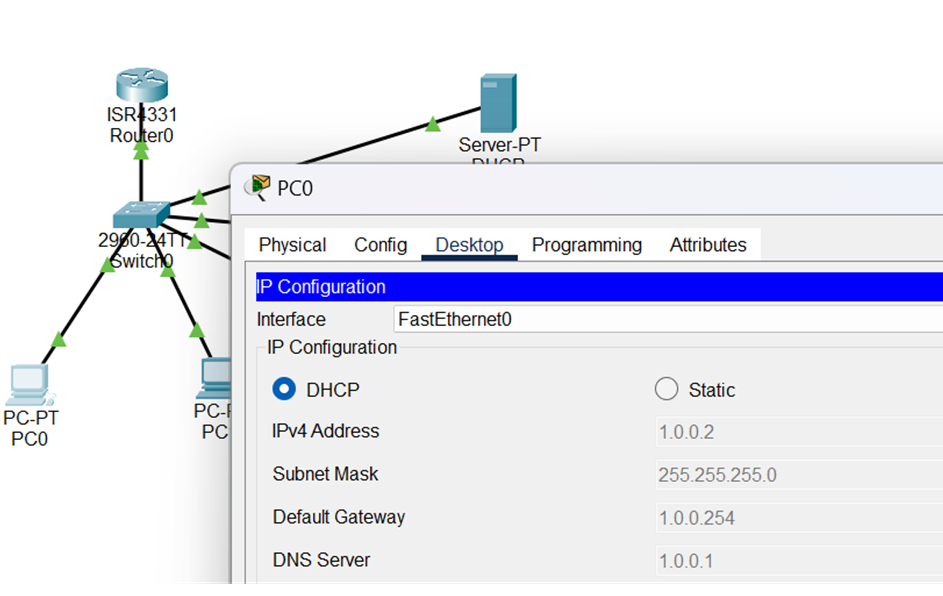

- DHCP 서비스를 받을 클라이언트 PC0의 Static이 아닌 DHCP를 활성화하면 IP가 잘 할당된 것을 확인할 수 있음

 ▷ IP 주소: 1.0.0.2

PC0의 DHCP 활성화

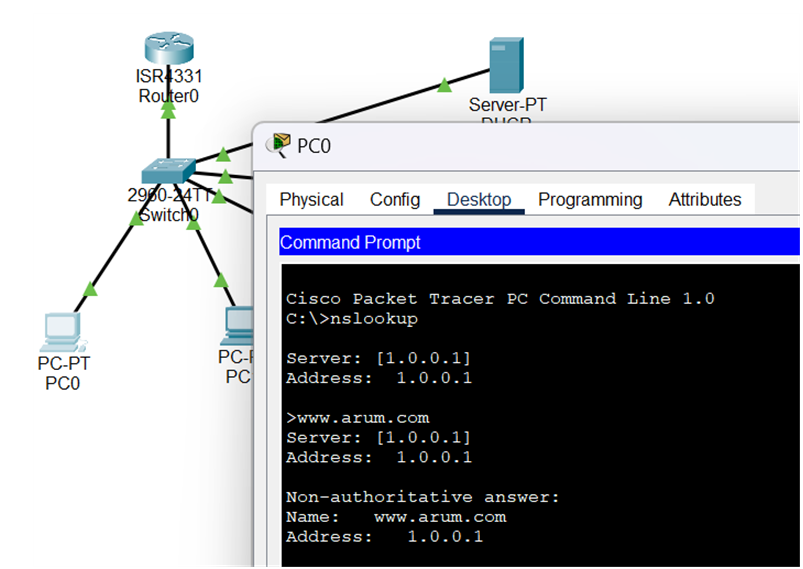

- DNS 서버 확인을 위해 nslookup 명령어를 입력

 ▷ 서버와 주소가 잘 나온 것을 확인할 수 있음

- DNS 레코드 이름을 작성하면 똑같이 잘 나오는 것을 확인할 수 있음

DNS 서버 확인

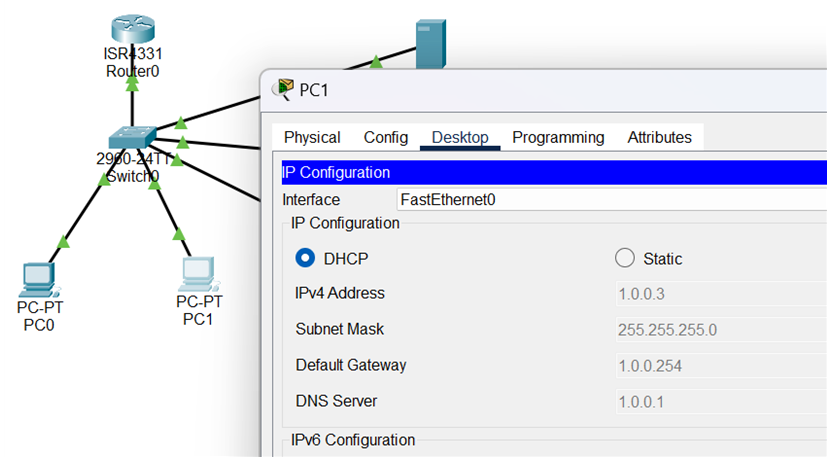

- PC1도 마찬가지로 확인해 봄

- 똑같이 뜬다는 것을 확인할 수 있음

 ▷ IP 주소: 1.0.0.3

PC1 DHCP 활성화

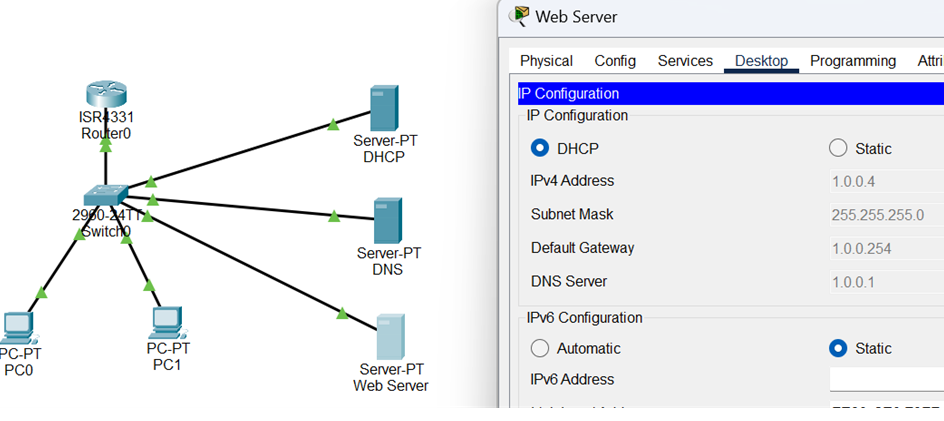

- Web Server도 확인해 봄

 ▷ IP 주소: 1.0.0.4

Web Server의 DHCP 활성화

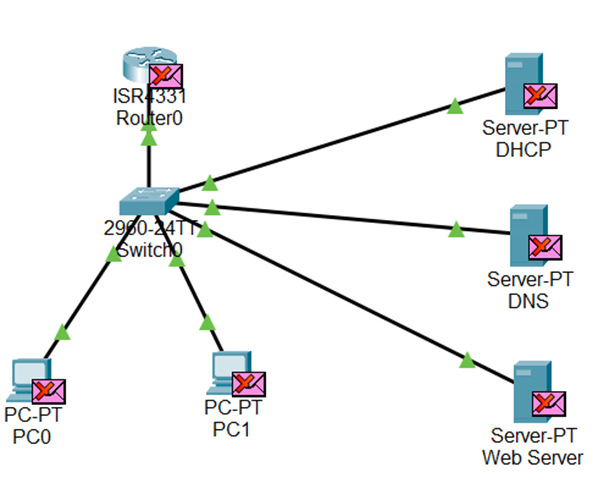

- Simulation 모드를 실행하면 패킷이 잘 전달되는 것을 확인할 수 있음

Simulation 모드 확인

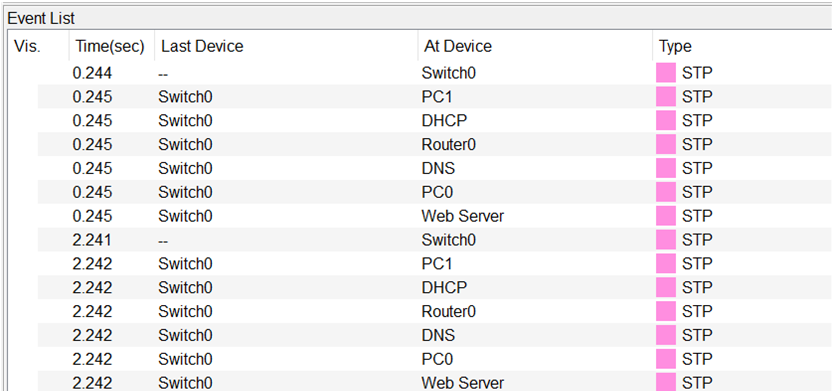

- STP(Spanning Tree Protocol): Ethernet Frame이 장비들에서 빙빙 도는 것(Looping)을 방지해 주는 프로토콜

 ▷ 물리적으로 loop 구조인 네트워크에서 특정 Port를 차단 상태로 바꿔놓음으로써 논리적으로 loop가 발생하지 않게 함

패킷의 흐름
