[네트워크] TCP/IP 4계층 정리

TCP/IP 4계층이란?

TCP/IP 프로토콜을 규격화한 네트워크 계층 모델

기존의 OSI 7계층은 인터넷에서 사용하기에 단계가 많고 구조가 복잡하다는 점을 보완하여 개발된 간단하고 인터넷 서비스에 적합한 모델

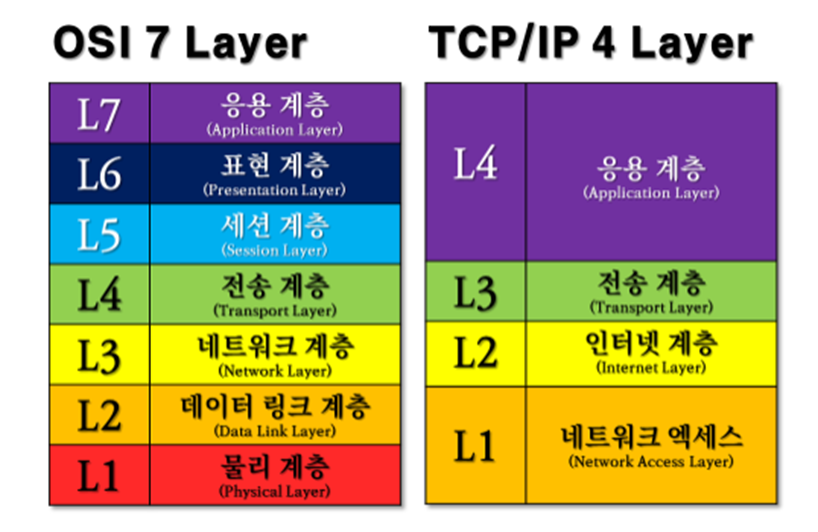

OSI 7계층과 TCP/IP 4계층





1계층: 네트워크 액세스 계층(Network Access Layer)

물리적인 데이터의 전송을 담당하는 계층



- 물리적인 데이터가 네트워크를 통해 어떻게 전송되는지를 정의

- MAC 주소를 사용

- 전송 단위: 프레임

- 대표적인 프로토콜: Ethernet

  -> Ethernet: 원칙적으로 하나의 인터넷 회선에 유/무선 통신 장비 공유기, 허브 등을 통해 다수의 시스템이 랜선 및 통신 포트에 연결되어 통신이 가능한 네트워크 구조





2계층: 인터넷 계층(Internet Layer)

네트워크 상에서 데이터의 전송을 담당하는 계층으로, 서로 다른 네트워크 간의 통신을 가능하게 하는 역할



- 단말을 구분하기 위해 논리적인 주소(Logical Address) IP를 할당

  -> 이 IP 주소로 네트워크 상의 컴퓨터를 식별하여 주소를 지정할 수 있도록 해줌

- 라우터를 통해 데이터 전송을 위한 최적의 경로를 찾음

- IP 주소를 사용해 전송함

- 전송 단위: 패킷

- 대표적인 프로토콜: IP, ARP 등

  -> ARP(Address Resolution Protocol): 네트워크 상에서 논리적인 주소(IP Address)를 물리적인 주소(MAC Address)와 매칭시키기 위한 프로토콜





3계층: 전송 계층(Transport Layer)

통신 노드 간의 연결 제어 및 자료 송수신을 담당하는 계층



- 통신 노드 간의 데이터 전송 및 흐름에 있어 신뢰성을 보장함

- End-to-End의 신뢰성을 보장함

- Port를 통해 전송함

- 전송 단위: 세그먼트

- 대표적인 프로토콜: TCP, UDP 등



4계층: 응용 계층(Application Layer)

사용자와 가장 가까운 계층으로, 사용자-소프트웨어 간 소통을 담당하는 계층



- 응용 프로그램들끼리 데이터를 교환하기 위한 계층

- 사용자 응용 프로그램 인터페이스를 담당

- 예: 이메일, FTP, HTTP 등





TCP/IP 4계층 정리

TCP/IP 4계층	역할	데이터 단위	전송 주소	예	장비
응용 계층 (Application Layer)	응용 프로그램끼리의 데이터 송수신	Data/Message	-	이메일, FTP, HTTP 등	-
전송 계층 (Transport Layer)	호스트끼리 송수신	Segment	Port	TCP, UDP 등	Gateway
인터넷 계층 (Internet Layer)	데이터 전송을 위한 논리적 주소 및 경로 지정	Packet	IP	IP, ARP 등	라우터
네트워크 연결 계층 (Network Access Layer)	실제 데이터인 프레임 송수신	Frame	MAC	Ethernet 등	브리지, 스위치
