패킷 트레이서란?
CISCO에서 제공하는 시뮬레이션 툴로, 간단하고 복잡한 네트워크를 구축할 수 있는 소프트웨어이다.
하드웨어를 사용하지 않아도 시뮬레이션을 사용할 수 있다는 장점이 있다.

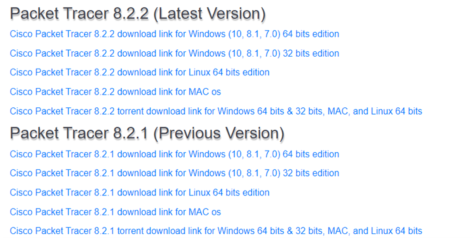

■ 패킷 트레이서 다운
- 자신의 환경에 맞는 패킷 트레이서를 다운받음
- 최신 버전 64비트로 다운받음
■ 장비 세팅
- 라우터 선택

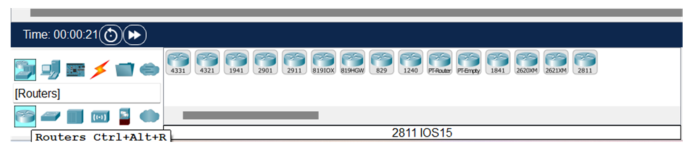

▷ 왼쪽 하단에서 장비를 선택할 수 있음
▷ 여러 개의 라우터 중 4331을 선택함
- 스위치 선택
▷ 여러 개의 스위치 중 2960을 선택함
- PC 선택
▷ 여러 개의 디바이스들 중 PC를 선택함
- 전체 화면
▷ 라우터, 스위치, PC를 선택하여 드래그 앤 드롭 한 화면
▷ 계층별로 두는 게 보기가 좋음
■ 연결

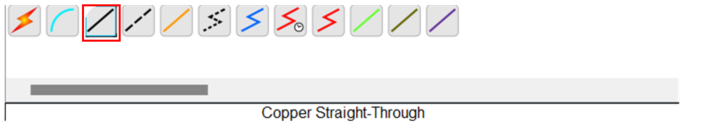

- 왼쪽 하단에 있는 번개 모양 아이콘을 클릭하면 다양한 선이 나옴
- 그중 왼쪽에서 세 번째 선인 Straight 선을 선택
▷ 다른 장비들을 연결하는 것이기 때문에
- 라우터와 스위치 연결
▷ 라우터는 GigabitEthernet 0/0/0
▷ 스위치는 FastEthernet 0/1
- 스위치와 PC 연결
▷ 스위치와 PC0 연결: 스위치는 FastEthernet 0/2, PC0은 FastEthernet 0
▷ 스위치와 PC1 연결: 스위치는 FastEthernet 0/3, PC1은 FastEthernet 0
■ IP 할당

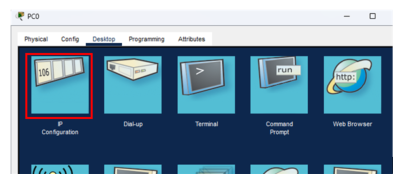

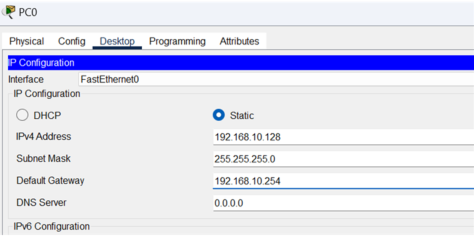

- PC0을 클릭하여 Desktop의 IP Configuration을 들어감
- IP Address: 192.168.10.128
- Subnet Mask는 자동으로 설정
- Gateway도 설정

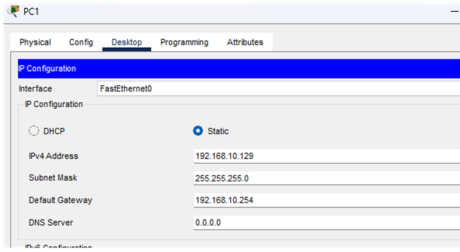

- PC1도 PC0과 마찬가지로, IP 설정함
- IP Address: 192.168.10.129

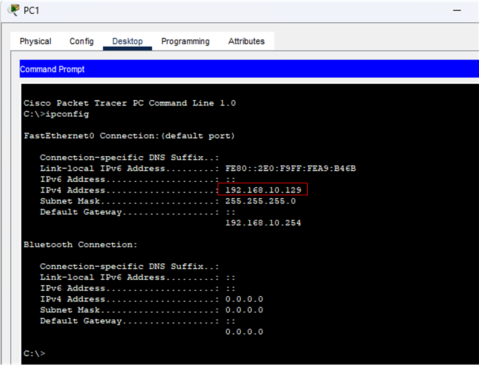

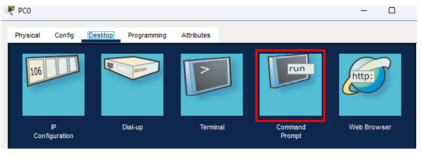

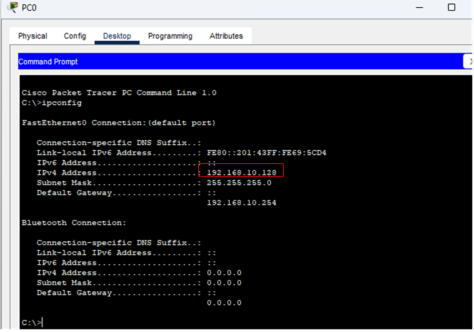

- PC0과 PC1 모두 Command Prompt에 들어가서 IP 확인
- ipconfig 명령어를 통해 IP를 확인
- 작성한 대로 IP 설정이 된 것을 볼 수 있다.

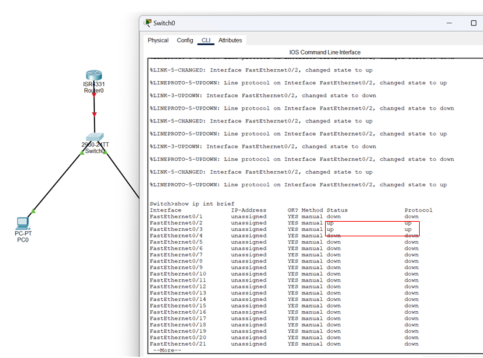

- 스위치 인터페이스 확인
▷ 스위치의 CLI 들어감
▷ show ip int brief 명령: 인터페이스 설정을 간략하게 볼 수 있음
▷ FastEthernet 0/2, 0/3이 up 되어 있는 걸 볼 수 있음
▷ PC0과 PC1 모두 연결되어 있음을 확인
■ 라우터 설정

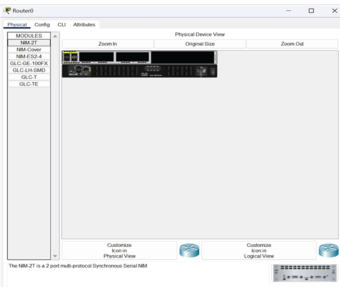

- 라우터의 Physical에 들어감

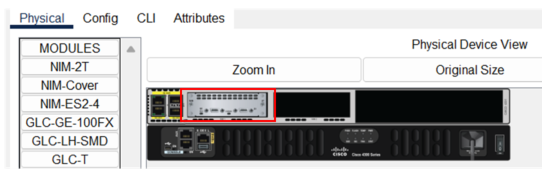

- 왼쪽 NIM-2T를 클릭함
- 라우터 모듈 삽입(전원을 끄고 해야 삽입이 가능함, 그냥 삽입 시에는 문구가 뜸)

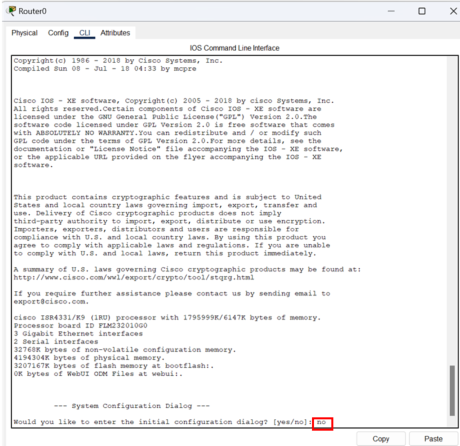

- 라우터의 CLI에 들어가 명령어 입력

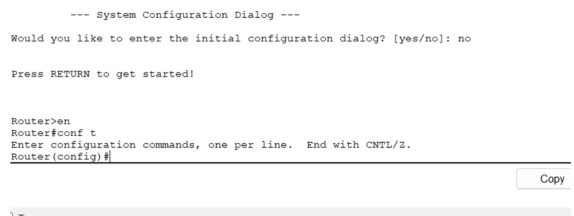

▷ no: 라우터 설정이 가능해짐(가장 먼저 no를 입력해야 함)
- en: Router#이 되어 기본적인 설정이 가능해짐
- conf t: configure terminal로, 설정모드에 진입
- 그러면 Router(config)#Router(config)#로 변하게 됨
- 인터페이스를 지정하고 지정된 인터페이스에 대해 IP 설정 가능

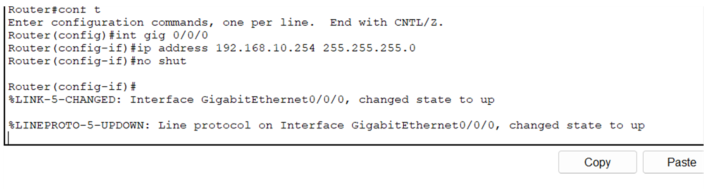

- int gig 0/0/0(interface gigabitEthernet 0/0/0) 하여 해당 인터페이스를 설정하는 모드로 변환
- Router(config-if)#로 변함
- ip address (라우터에 설정할 게이트웨이 ip) (서브넷 마스크) 형태로 지정
- 무조건 저장을 해야 하기 때문에, no shut 명령어 사용
- 라우터가 활성화된 것을 확인할 수 있음
▷ 라우터가 비활성화된 상태: 빨간색
▷ 라우터가 활성화된 상태: 초록색
■ Ping 보내기

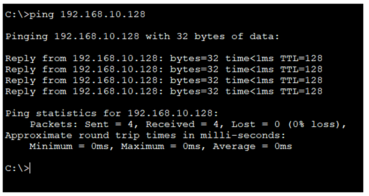

- PC1에서 PC0으로 ping을 보냄
- Real time에서 진행하였음
- Simulation 기능 사용
▷ 통신 과정을 쉽게 볼 수 있어 이해하기 쉬움
▷ 직접 전달이 되는 과정을 볼 수 있음

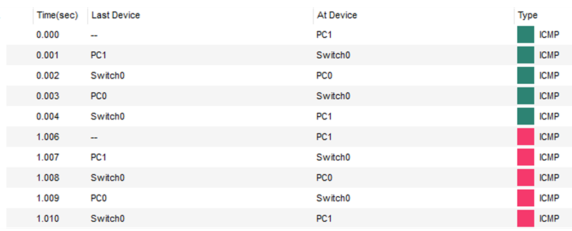

- 패킷의 Type과 Time 등 주고받는 장비에 대해서도 볼 수 있다.
